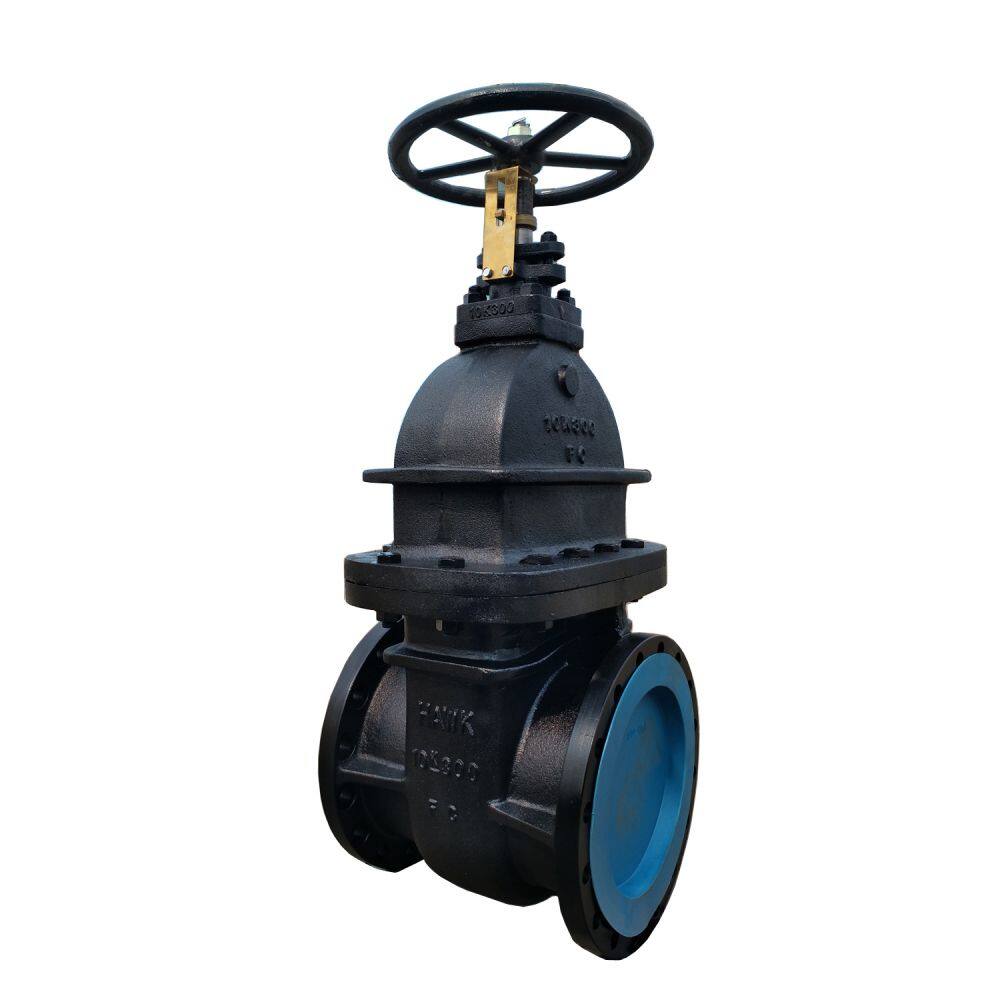

Welche Art von Flanschen sollte für ein Flansch-Schieberventil mit verstecktem Stößel verwendet werden?

Flansch-Torventile mit verstecktem Schaft erfordern normalerweise die Verwendung von Flanschen, die den relevanten Standards entsprechen, um die Dichtleistung und Zuverlässigkeit der Verbindung sicherzustellen. Bei der Auswahl müssen Faktoren wie der Nenndruck, der Durchmesser des Ventils, die Flanschstandards und das verwendete Medium berücksichtigt werden. Nehmen wir als Beispiel die häufig verwendeten amerikanischen Torventile mit verstecktem Schaft. Ihre Flanschmaße entsprechen der Norm ANSI B16.1, und die Nenndruckklasse beträgt 125 Pfund. Daher sollten Flansche verwendet werden, die der Norm ANSI B16.1 entsprechen, wie beispielsweise solche mit einer Nennrating von 125 Pfund.

Diese Art von Flanschen verwendet typischerweise ein Dichtungsdesign mit erhabener Fläche (RF) und ist für die Verwendung mit Medien wie Wasser, Öl und Gas geeignet.

Bei Torventilen mit verstecktem Schaft, die anderen Standards entsprechen, wie beispielsweise chinesischen oder japanischen Standards, muss die Auswahl der Flansche diesen Standards entsprechen:

- **Chinesische Schieberventile mit verstecktem Stiel**: Die Flanschmaße folgen Standards wie GB/T 9112 - 9131. Es sollten chinesische Flansche (z. B. solche mit Druckbezeichnungen PN10 oder PN16) verwendet werden, und die Dichtfläche kann entweder eine erhabene Fläche (RF) oder eine männlich - weibliche Fläche (MF) sein.

- **Japanische Schieberventile mit verstecktem Stiel**: Der Flanschstandard ist JIS B2201, und es müssen japanische Flansche verwendet werden; die Dichtfläche ist normalerweise eine erhabene Fläche (RF).

**Zu berücksichtigende Punkte bei der Auswahl**:

- **Übereinstimmung der Druckbezeichnung**: Der Nenndruck des Flansches sollte gleich oder höher als der des Ventils sein. Beispielsweise, wenn das Ventil einen Druckrating von 125 Pfund hat, sollte der Flansch ebenfalls einen Druckrating von 125 Pfund oder höher haben.

- **Art der Dichtfläche**: Übliche Dichtflächen sind die erhabene Fläche (RF) und die männlich - weibliche Fläche (MF). Die Dichtfläche des Flansches muss mit der des Ventils übereinstimmen. Beispielsweise verwenden amerikanische Flansche oft eine erhabene Fläche, während Hochdruckventile möglicherweise eine Ringverbindungsfläche (RJ) verwenden.,

- **Materialkompatibilität**: Das Material der Flansche sollte mit dem des Ventils (z. B. Gusseisen oder Edelstahl) kompatibel sein, um elektrochemische Korrosion zu vermeiden. Übliche Flanschmaterialien sind Kohlenstoffstahl (z. B. 20-gauge Stahl) und Edelstahl (z. B. 304 oder 316).

- **Dichtungswahl**: Für Flanschverbindungen sind Dichtungen (z. B. Gummi- oder Metallgaskets) erforderlich. Das Material der Dichtung sollte in Abhängigkeit von der Temperatur und dem Druck des Mediums gewählt werden. Beispielsweise ist Nitrilkautschuk für die Verwendung mit Öl geeignet, während Ethylen-Propylen-Dien-Kautschuk hohe Temperaturen standhalten kann.
