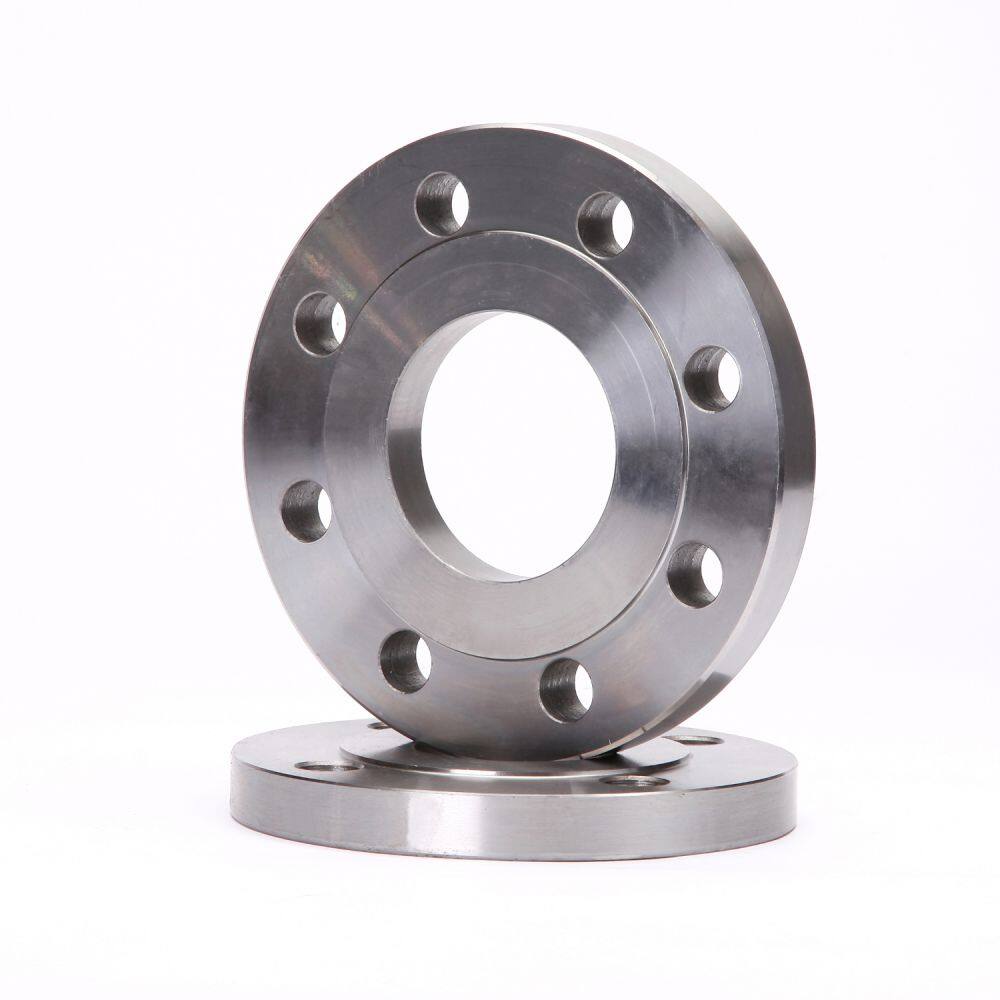

Standardmaße der DN200 - Flansche

Die Standardabmessungen der DN200 - Flansch werden gemäß der nationalen Norm GB9119 - 2000 festgelegt: der Außendurchmesser beträgt 615 mm. Die Bolzenspezifikationen hängen vom Druckniveau ab und können M20 - Bolzen oder 1 - 1/4 - Zoll - Bolzen sein. Es sind Materialien wie Kohlenstoffstahl und Edelstahl verfügbar. Die Schlüsselparameter der Standard-Spezifikationen für die DN200 - Flansch, wie in GB9119 - 2000 festgelegt, sind wie folgt: der Außendurchmesser ist auf 615 mm festgelegt, und der Innendurchmesser reicht von 462 mm für PN16 bis 484 mm für PN25. Der Mittelabstand zwischen den Bohrungen beträgt 565 mm, wobei es insgesamt 20 gleichmäßig verteilte Bohrungen gibt. Die Dicke beträgt 30 mm, kann jedoch in Hochdruckanwendungen auf 35 mm erhöht werden. Die Leitlinien für die Auswahl von Bolzen lauten wie folgt:

Für Schweißflansche von PN16 werden 8 M20 - Vollgewindebolzen benötigt. Diese Bolzen haben eine Länge von 100 mm und werden mit Muttern der Stufe 8 kombiniert.

Für stumpfgeschweißte Flansche der Klasse 150 werden 12 1-1/4-Zoll-Doppelschrauben mit einem Durchmesser von 34,9 mm verwendet, und das Anzugsmoment sollte 720 N·m betragen.

Bei speziellen Anwendungen, wie z. B. in Kläranlagen, werden 316L Edelstahlschrauben mit einem Durchmesser von ≥24 mm benötigt. Bei Hochtemperaturleitungen muss der Wärmeausdehnungskoeffizient berechnet werden, um das geeignete Schraubenmaterial auszuwählen.
